Будущее производства чипов 3–5 нм: как снизить стоимость на 20–40%

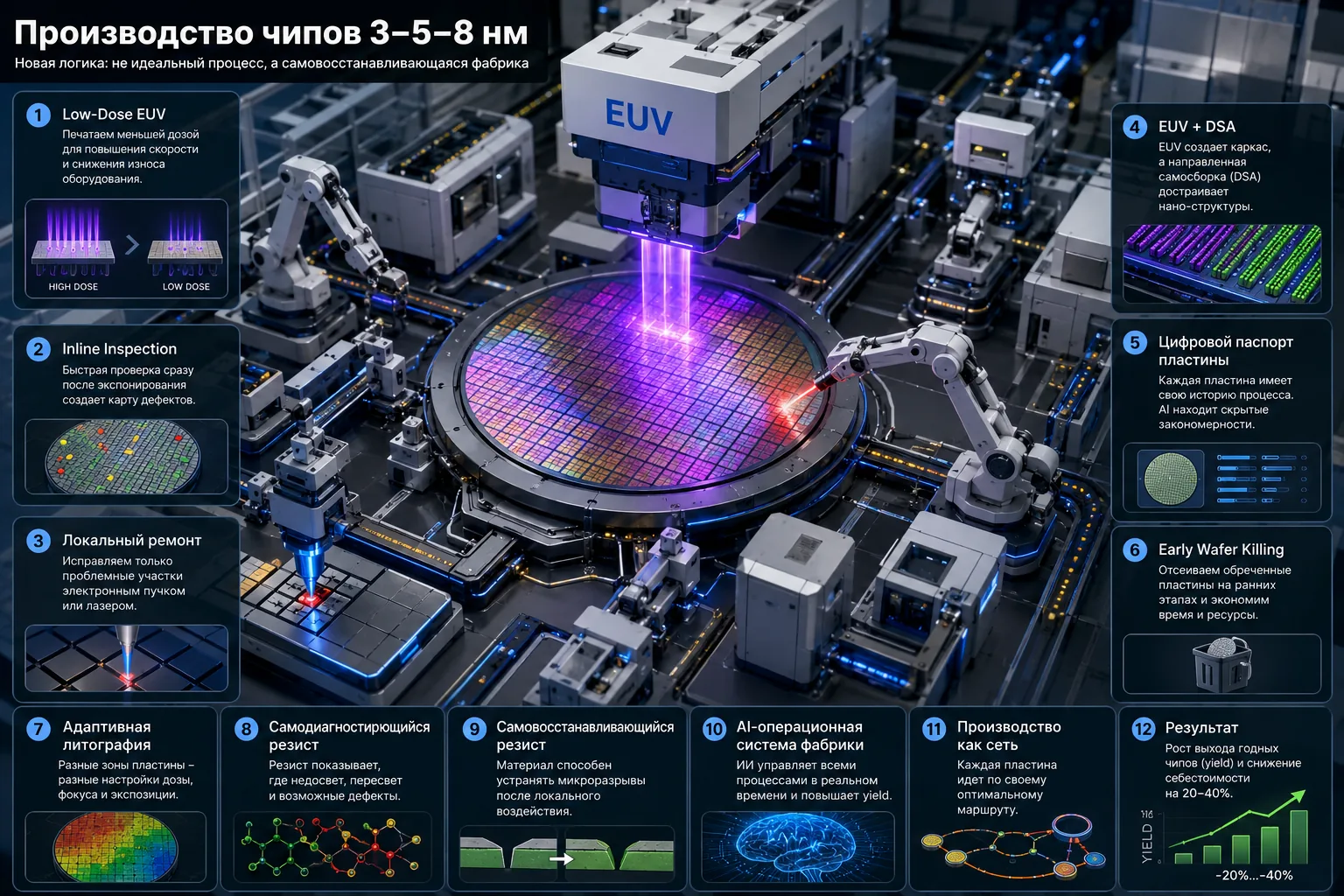

Что будет после 3 нм: 12 идей, которые могут удешевить производство чипов 3–5 нм

Полупроводниковая индустрия достигла уровня, который ещё недавно казался почти невозможным. Современные процессоры содержат десятки миллиардов транзисторов, а ведущие производители уже выпускают чипы по нормам 3–5 нм.

Однако главной проблемой становится не только физическая возможность уменьшать транзисторы, а экономика производства.

Каждое новое поколение требует всё более дорогой литографии, сложнейших фотошаблонов, большого количества измерений, контроля качества и борьбы за выход годных кристаллов.

Можно ли снизить стоимость производства современных чипов без создания новой физики и без отказа от кремния? На наш взгляд — да.

Следующий технологический прорыв может прийти не от нового транзистора, а от новой философии производства.

Почему производство современных чипов становится всё дороже

Основные причины роста себестоимости:

• EUV-литография стоимостью сотни миллионов долларов за установку;
• случайные дефекты печати на малых размерах;
• снижение выхода годных кристаллов — yield;
• увеличение числа операций контроля;
• сложность совмещения слоёв;
• дорогие фотошаблоны;
• рост требований к чистоте процессов.

Фактически индустрия приходит к ситуации, когда стоимость следующего шага масштабирования растёт быстрее получаемой выгоды.

Что из этого уже существует сегодня

• EUV-литография ASML используется в массовом производстве передовых чипов.
• Directed Self Assembly — DSA — активно исследуется как дополнение к классической литографии.
• Advanced Process Control — APC — уже применяется на современных фабриках.
• AI используется для анализа дефектов, контроля качества и повышения yield.
• Inline Inspection является обязательной частью передового производства.

Большинство идей, описанных далее, представляют собой развитие уже существующих технологий, а не попытку заменить всю индустрию с нуля.

Главное узкое место современных чипов

На техпроцессах 3–5 нм главной проблемой становится не только размер транзистора, но и стоимость получения стабильного результата.

Даже минимальные случайные дефекты способны резко снизить выход годных кристаллов. Поэтому борьба за yield становится одним из главных направлений развития всей отрасли.

Идея №1. Self-Healing Fab — самовосстанавливающаяся фабрика

Сегодня типовая логика производства выглядит так:

Печать → Проверка → Брак.

Более эффективная модель может выглядеть иначе:

Печать → Анализ → Исправление → Проверка.

Производство не обязано быть идеальным на каждом этапе. Оно должно уметь быстро находить и исправлять ошибки до того, как они превращаются в дорогостоящий брак.

Идея №2. Low-Dose EUV

Одной из главных проблем современных техпроцессов являются случайные дефекты печати.

Для борьбы с ними производители увеличивают дозу EUV-облучения. Это снижает производительность оборудования, ускоряет износ и повышает себестоимость.

Альтернативный подход:

• использовать меньшую дозу EUV;
• ускорять процесс экспонирования;
• после печати выполнять интеллектуальный контроль дефектов;
• исправлять только критические зоны.

Идея №3. Локальный ремонт дефектов

Большинство дефектов занимает микроскопическую часть площади пластины.

Вместо повторной обработки всего слоя можно применять:

• лазерную коррекцию;
• электронно-лучевой ремонт;
• селективное осаждение материала;
• локальное восстановление структуры.

Это аналог ремонта дороги: дешевле заделать несколько ям, чем перестраивать всю трассу.

Идея №4. EUV + DSA

Directed Self Assembly — направленная самосборка — позволяет использовать свойства полимеров для самостоятельного формирования сверхмалых структур.

EUV создаёт каркас → химическая самосборка достраивает регулярные структуры.

Это может снизить требования к точности литографии на отдельных этапах производства.

Идея №5. Цифровой паспорт каждой пластины

Каждая пластина должна иметь собственную историю:

• партия кремния;
• партия химии;
• температура;
• давление;
• влажность;
• параметры оборудования;
• результаты инспекции.

Искусственный интеллект сможет находить скрытые закономерности между параметрами процесса и конечным выходом годных чипов.

Идея №6. Early Wafer Killing

Если пластина уже на раннем этапе имеет низкую вероятность стать годной, нет смысла проводить её через десятки дорогих операций.

После каждого критического этапа фабрика может рассчитывать вероятность успешного завершения производства.

Если шанс слишком низкий — обработка прекращается раньше.

Это экономит время оборудования, материалы и производственный цикл.

Идея №7. Адаптивная литография

Вместо одинаковых настроек для всей пластины можно использовать индивидуальные параметры:

• разную дозу экспозиции;
• разный фокус;
• разную компенсацию искажений;
• локальную корректировку процесса.

Каждая пластина становится уникальным объектом производства.

Идея №8. Самодиагностирующийся резист

Фоторезист будущего может выполнять не только функцию формирования рисунка, но и функцию диагностики.

После экспонирования материал способен показывать:

• недостаточную экспозицию;
• избыточную экспозицию;
• нарушения структуры;
• потенциальные зоны риска.

Это позволит выявлять проблемы ещё до этапа травления.

Идея №9. Самовосстанавливающийся резист

Следующий шаг — материалы, способные устранять микроскопические дефекты после локального воздействия.

Если такая технология станет реальностью, часть брака будет устраняться автоматически ещё до переноса рисунка на нижние слои структуры.

Идея №10. AI-операционная система фабрики

Наиболее перспективным направлением может стать единая система управления производством на базе искусственного интеллекта.

Она объединяет:

• литографию;
• травление;
• осаждение материалов;
• полировку;
• метрологию;
• контроль качества;
• прогнозирование yield.

Фактически речь идёт о создании операционной системы для фабрики будущего.

Идея №11. Производство как логистическая сеть

Современные фабрики работают как жёсткий конвейер.

В будущем каждая пластина может получать собственный маршрут обработки.

Одни пластины проходят ускоренный путь, другие получают дополнительные проверки, третьи направляются на коррекцию, четвёртые отсеиваются заранее.

Производство начинает напоминать интеллектуальную логистическую сеть.

Идея №12. Новая философия производства

Сегодня индустрия пытается добиться абсолютной идеальности каждого процесса.

Не делать процесс идеальным. Сделать его способным быстро находить, прогнозировать и исправлять ошибки.

Ключевые технологии производства чипов будущего

• EUV Lithography
• High-NA EUV
• Directed Self Assembly — DSA
• Self-Healing Fab
• AI Yield Optimization
• Advanced Process Control — APC
• Inline Inspection
• Adaptive Lithography
• Early Wafer Killing
• Semiconductor Manufacturing AI

Где потенциально может появиться экономия

Точная величина экономического эффекта зависит от конкретного производства и требует практических испытаний.

Однако сочетание нескольких улучшений — роста yield, раннего выявления брака, адаптивной литографии, локального ремонта дефектов и AI-оптимизации процессов — теоретически способно дать значимый экономический эффект.

Потенциальная экономия может складываться из нескольких факторов:

• снижение дозы EUV;
• рост пропускной способности оборудования;
• уменьшение повторных операций;
• рост выхода годных кристаллов;
• раннее выявление брака;
• уменьшение потерь материалов;
• оптимизация маршрутов обработки.

Важно понимать, что речь идёт не об одной революционной технологии, а о суммарном эффекте множества улучшений производственного процесса.

Что это может означать для России

Россия традиционно сталкивается с задачей догоняющего технологического развития. Однако история показывает, что догоняющие страны не всегда обязаны повторять весь путь лидеров шаг за шагом.

Во многих отраслях именно возможность пропустить промежуточные этапы развития позволяла сократить отставание. Например, многие государства не строили масштабную инфраструктуру проводной связи, а сразу переходили к мобильным технологиям. Аналогичный подход теоретически возможен и в микроэлектронике.

Сегодня развитие полупроводниковой промышленности часто воспринимается как обязательное последовательное прохождение всех этапов: 180 нм, 90 нм, 65 нм, 28 нм, 14 нм, 7 нм и далее. Однако в будущем всё большее значение может иметь не только сам техпроцесс, но и эффективность его реализации.

Даже если две фабрики используют одинаковые нормы производства, предприятие с развитой системой AI-контроля, прогнозирования дефектов, цифровыми двойниками оборудования и интеллектуальной маршрутизацией пластин способно получать более высокий выход годной продукции и более низкую себестоимость.

Поэтому одним из стратегических направлений может стать создание не просто новой фабрики, а фабрики нового поколения, где системы искусственного интеллекта закладываются в архитектуру производства с первого дня.

Вместо копирования производственных моделей прошлого возможно проектирование предприятий вокруг современных инструментов автоматизации, машинного обучения, анализа больших данных и непрерывной оптимизации технологических процессов.

Если концепции Self-Healing Fab, AI Yield Optimization, Adaptive Lithography и Early Wafer Killing получат развитие в ближайшие годы, конкурентное преимущество может формироваться не только на уровне нанометров, но и на уровне качества управления производством.

Не обязательно выиграет тот, кто первым освоит очередной техпроцесс. Возможно, выиграет тот, кто первым создаст по-настоящему интеллектуальную фабрику, способную выпускать чипы быстрее, дешевле и эффективнее конкурентов.

Именно поэтому следующая технологическая гонка может развернуться не только вокруг новых материалов и литографических установок, но и вокруг искусственного интеллекта, который будет управлять всем жизненным циклом производства полупроводников — от проектирования до выхода готового кристалла.

Вывод

Следующий скачок в производстве чипов 3–5 нм может произойти не благодаря новому материалу и не благодаря очередной литографической машине стоимостью сотни миллионов долларов.

Главный прорыв может заключаться в создании самообучающейся фабрики, которая умеет видеть ошибки, прогнозировать их появление и устранять их ещё до того, как они станут причиной брака.

Фабрика будущего — это не просто набор станков. Это интеллектуальная система, которая непрерывно повышает собственную эффективность.
