ЖВР — 5 — жатка валковая рисовая предназначена для скашивания риса с укладкой в валки риса, а также зерновых культур, кормовых трав и их семенников. Машина может быть использована для прокосов и обкосов полей.
Жатка работает на скашивании риса любой урожайности, степени полеглости как загонным, так и челночным методом в чеках любой влажностью почвы, не забрасывая при этом формируемый валок комьями почвы. Возможно применении жатки в районах, где уборка зерновых колосовых и других культур существующими техническими средствами затруднена по условиям высокой влажности хлебной массы и проходимости агрегата.
Жатка оборудована беспальцевым режущим аппаратом с одним подвижным ножом.
Жатка состоит из жатвенной части и оборудования для навешивания её на гусеничное энергосредство ГЭМ-100 или комбайн Енисей-1200Р. Жатвенная часть агрегата состоит из каркаса, представляющего собой сварную конструкцию, включающую платформу, ветровой щит и боковины, встречно-поточного транспортера с центральным окном для укладки валка, режущего аппарата, смонтированного на платформе каркаса, мотовила, установленного на траверсе с поддержками, закрепленной шарнирно к верхней части ветрового щита каркаса, механизма привода мотовила, шарнирно закрепленного на правой боковине каркаса, элементов гидросистемы и привода рабочих органов жатки.
Технические характеристики
Название Значение .
Ширина захвата 5 м
Рабочая скорость до 8 км/ч
Транспортная скорость 13 км/ч
Производительность 3 га/ч
Высота среза 70…200 мм
Ширина платформы 1125 мм
Ширина выбросного окна 1261 мм
Кол-во двойных ходов ножа 520 дв.х/мин
Частота вращения мотовила 19,5…60 об.мин.
Масса 1400 кг
Тип привода Кривошипно-шатунный привод (КШП)
Оснащение:
Мотовило — шестилопастное, двухэксцетриковое, противонамоточное с металлическими роликами, которые обеспечивают долговечность работы механизма наклона лопастей.

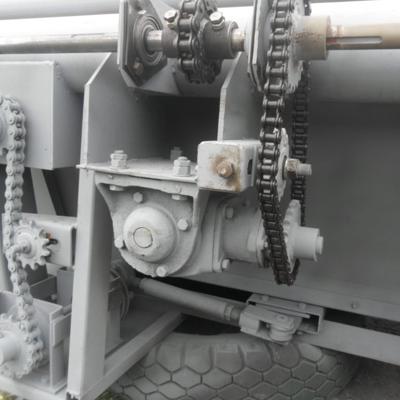

Привод мотовила — цепной, с использованием предохранительной муфты, что обеспечивает долговечность работы узла на рисовых и бобовых жатках, а также исключает проскальзывание во влажных условиях работы.
Механизм выноса мотовила — гидравлический, состоящий из гидроцилиндра и опоры. Расположение опоры мотовила на цельной поддержке балки мотовила исключает излом крепления, либо соскальзывание всего мотовила в крайней верхней точке.
Привод ножа — КШП с одним шатуном, обеспечивающий бесперебойную работу режущего аппарата во влажной среде чеков.
Платформа — металлическая конструкция, выполненная из высококачественного профиля, ширина которой позволяет разместить шесть лент транспортера в одном направлении, что исключает потери колосом за жаткой при уборке высокорослых культур.
Лента транспортера — четырехслойная, разработанная специально для работы во влажной среде, исключающая растяжение и оснащенная наварными резиновыми планками.
Ветровой щит — металлический, выполненный из высококачественного профиля, что позволяет увеличить жесткость конструкции жатки.
Гидросистема — рукава высокого давления, использование которых позволяет увеличить надежность и срок службы гидравлики, а также упростить обслуживание магистралей.
Работает в агрегате:
с гусеничными энергосредствами ГЭМ-100 — жатка ЖВР-5, а также с комбайнами Енисей-1200Р — жатка ЖВК-5
